もう5年以上も前になりますが、ランディングネットの制作を始めた頃、
たいして考えもせず、こんなフレームの溝切りツールを作りました。



これは、ランディングネットのネットを紐で固定するための溝をフレームの
外側に掘るためのツールですが、フレームに沿って溝を真っ直ぐに切らな
ければならないため、自分なりに工夫したつもりでした。使い方としては、
まな板の上で魚の腹をさばくように、平らな板の上にネットを置いて、この
ツールを板の上で滑らせて溝を掘っていくように作ってみました。ただ、実は、
よくずれてミスも多く、最近ではあまり使っていませんでした。

先日、the-kingfisherさんの溝切りツールの記事を読みました。非常によく
できたツールで、それを参考にさせていただき、改造を試みました。


＜古い溝は以前ノコギリの歯があった跡です。＞

今回の改造版ツールでは、15㎜幅のフレーム材をはめ込む「ガイドとなる
レール」を作り、フレーム材をスライドさせると同時に溝が切られていくという
構造にしてみました。



15mm幅の溝を作って、そのド真ん中に鉄ノコの歯を埋め込もうという目論
見でしたが、実は、これは見事に失敗作となりました。（汗）

何がNGかって、「15mm幅の溝」、「ド真ん中の歯」の2点の精度の問題です。
（これがいとも簡単にできるのが、the-kingfisherさんのツールのすばらしい所！）
フレーム材の端材で試しに使ってみると、ガイドになるはずのレールが広すぎて、
フレームに切られる溝の位置が一定になりません…（泣）

でもヘコたれません。新たに精度を上げた修正版を作ってみました！

作り直したのは、こちら。（ちょっと、木材がショボクなってしまいましたが…）
以下は、15mm幅のガイドレールを正確に作るためにしたことです。

　1) 使うノコギリの歯幅も考慮して外寸15㎜（弱）幅の平行線をノコギリで引く
　　（ノコギリは0.3mmの板厚の「レーザーソー180薄刃」を利用。）
　2) ナイフを使って平行線の間を荒削りした後に…
　3) 幅15mmのフレーム材の両サイドをサンドペーパーで削り、15mm以下に
　　幅を狭くしてから、粘着剤が裏についているサンドペーパーを張り、これを
　　使ってガイドレールの溝を15mmギリギリで削っていく。しかも、この治具の
　　厚みを利用して、溝の深さも均一になるように調整する。

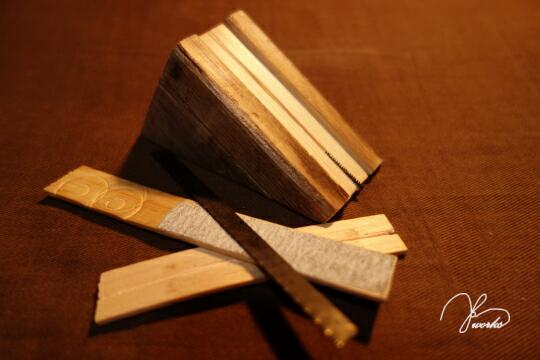

＜修正版フレーム溝切りツールとその製作用ツール＆パーツ＞

さらに、「ド真ん中に歯」を入れるために、やはり幅15mmのフレームの端材を
使って、その片端の真ん中辺りに鉛筆の芯をブチ通して、作ったガイドレールに
合わせて双方向からスライドさせて線を引いてセンターを確認。（双方向で線を
引けば、2本の線が一致すればセンター、不一致ならその中間がセンターです。）
そのセンターに丁寧に溝を切って、ボンドを付けた鉄ノコの歯を埋め込みました。



鉄ノコの歯の出方も、先端に向かって徐々に出てくるように仕込んでみました。
（これもthe-kingfisherさんのツールのパクリですが…。汗）

ガイドになるレールに15mmのフレーム材がキッチリ収まるように修正版溝切り
ツールはできあがりました。

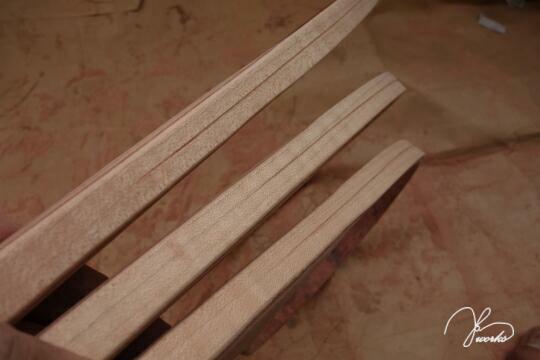

フレームがぴったりはまって、確実に溝切りができるようになりました！

このツールを使うコツとしては、いっぺんに長い距離を削るのではなく、まず
手元のガイドにフレームを確実にはめてから、徐々に木の面に歯が当たる
ように少しずつ掘り進むようにすると綺麗に削れます。



※ the-kingfisherさん、素晴らしいヒント、ありがとうございました！
